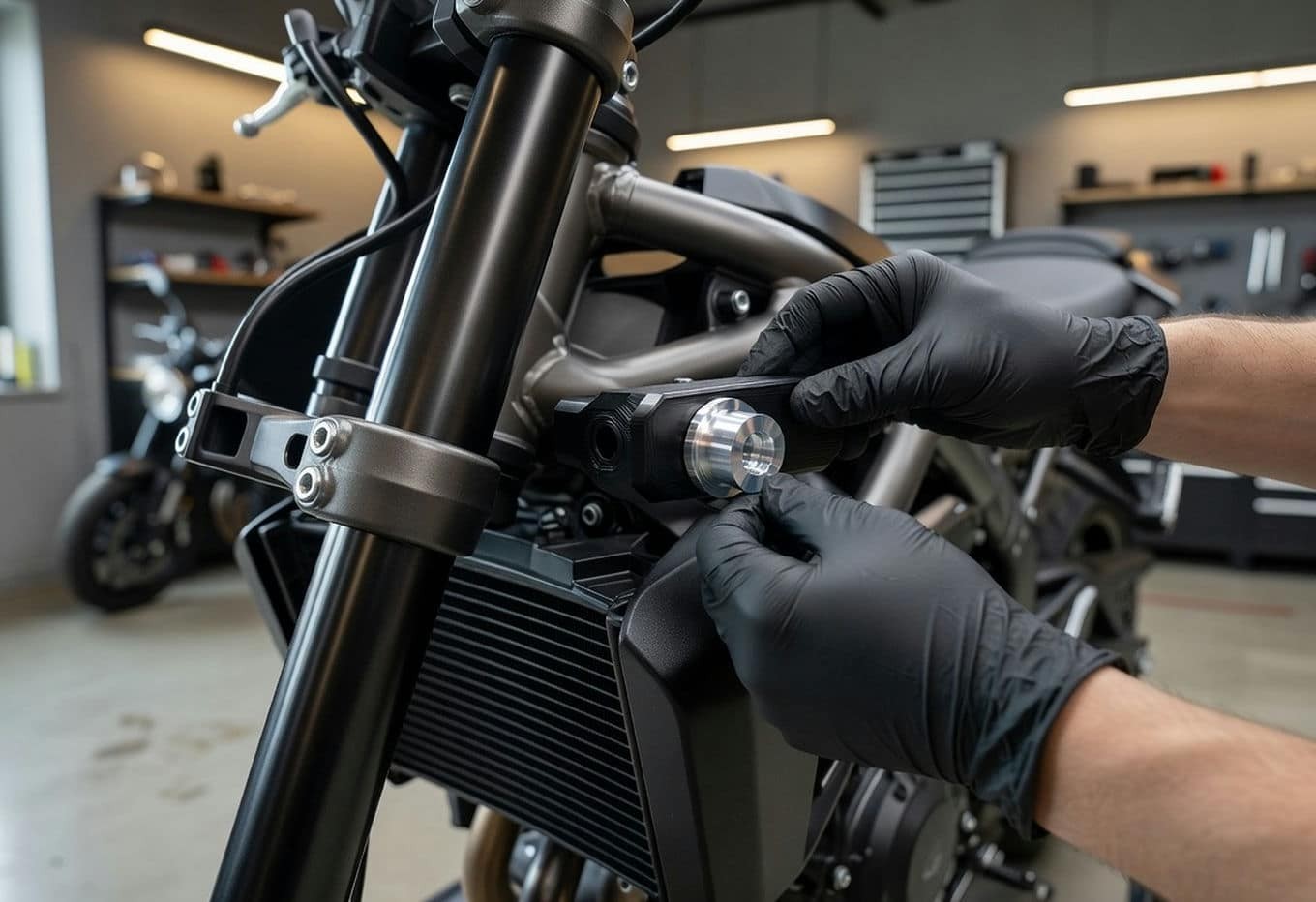

Jak samodzielnie sprawdzić dopasowanie padów ochronnych o uniwersalnej konstrukcji do motocykla

Elementy ochronne o uniwersalnej konstrukcji wymagają dokładnej weryfikacji dopasowania przed pierwszą jazdą. Ich budowa nie uwzględnia specyfiki przestrzennej konkretnego modelu motocykla, w przeciwieństwie do rozwiązań celowanych. Dedykowane akcesoria projektuje się pod określone punkty ramy lub bloku silnika danego jednośladu. Takie podejście całkowicie minimalizuje ryzyko popełnienia błędów montażowych przez początkujących mechaników. Warianty nieprzypisane do jednej maszyny sprawdzają się głównie przy customowych projektach lub motocyklach przeznaczonych do stuntu. Motocyklista budujący taki pojazd musi samodzielnie dobrać odpowiednie elementy mocujące.

Czym różni się konstrukcja uniwersalna od dedykowanej?

Dedykowane warianty pasują bezpośrednio do fabrycznych punktów montażowych bez konieczności wprowadzania dodatkowych modyfikacji ramy lub plastików. W naszej praktyce produkcyjnej w CSP-Moto na co dzień wytwarzamy różne typy zabezpieczeń. Crash pady uniwersalne opierają się na standardowych śrubach oraz prostych tulejach. Właściciel pojazdu musi samodzielnie dopasować wymiary tych elementów do średnicy otworu w bloku silnika.

Układ tego typu wymaga od użytkownika znacznie większej precyzji oraz dłuższego czasu podczas instalacji. Dedykowane rozwiązania zazwyczaj całkowicie eliminują potrzebę cięcia prętów gwintowanych lub szukania tulei o innej średnicy zewnętrznej.

Jak ocenić bezpieczeństwo układu mocowania?

Bezpieczny punkt osadzenia zawsze wykorzystuje śrubę o podwyższonej klasie twardości, najczęściej 8.8 lub wyższej. Elementy te zachowują pełną zgodność z rygorystycznymi normami DIN oraz wytycznymi ISO. Tuleja kompresyjna znajdująca się wewnątrz akcesorium ochronnego zapobiega samoczynnemu luzowaniu gwintu podczas silnych drgań generowanych przez pracującą maszynę.

Miejsce mocowania musi bezwzględnie wytrzymać potężne siły uderzenia bez wyrwania oryginalnego gwintu z ramy motocykla. Producenci celowo dobierają parametry śrub w taki sposób, aby wygięły się lub bezpiecznie złamały jako pierwsze, chroniąc kluczowe komponenty. Przed wkręceniem osprzętu warto dokładnie zmierzyć średnicę otworu. Tuleja powinna całkowicie i bardzo sztywno wypełniać dostępną przestrzeń montażową.

Weryfikacja wolnej przestrzeni wokół osłon aerodynamicznych

Pełne skręcenie kierownicy w obie strony przy wyłączonym zapłonie pozwala szybko wykryć potencjalne kolizje z plastikowymi osłonami. Kolejny test diagnostyczny polega na kilkukrotnym mocnym dociśnięciu przedniego i tylnego zawieszenia maszyny. Taki dynamiczny ruch teleskopów ujawnia rzeczywistą odległość elementu ochronnego od wrażliwej chłodnicy oraz rozgrzanego układu wydechowego.

Minimalny bezpieczny dystans przy maksymalnym dopuszczalnym ugięciu sprężyn powinien wynosić co najmniej kilka centymetrów. Oględziny sportowych maszyn wyposażonych w pełne osłony aerodynamiczne wymagają również bacznej obserwacji pracy wahacza.

Prawidłowy przebieg montażu krok po kroku

Instalację akcesoriów ochronnych warto zawsze przeprowadzać w sposób uporządkowany, zachowując poniższą sekwencję działań warsztatowych:

• Wykręcenie fabrycznej śruby mocującej z wybranego, nośnego punktu ramy lub bloku napędowego.
• Przymiarka akcesorium wraz z tuleją dystansową oraz dokładne ustalenie potrzebnej długości pręta gwintowanego.
• Wstępne wkręcenie gwintu bez użycia siły, które umożliwia manualne wyczucie ewentualnych luzów montażowych.
• Ostateczne dociągnięcie specjalnym kluczem dynamometrycznym z momentem obrotowym zalecanym w książce serwisowej (zazwyczaj przedział 40–55 Nm).

Krótka przejażdżka testowa na bardzo niskich prędkościach skutecznie weryfikuje stabilność nowo założonego układu. Po powrocie do garażu należy bezwzględnie poddać ponownej kontroli moment dokręcenia każdego elementu mocującego.

Dlaczego obróbka CNC zwiększa precyzję dopasowania?

Cyfrowe sterowanie numerycznymi frezarkami gwarantuje utrzymanie wyjątkowo ścisłych tolerancji wymiarowych dla projektowanych tulei oraz powierzchni ślizgowych. Te rygorystyczne parametry bezpośrednio przekładają się na powtarzalność obróbki oraz końcowe bezpieczeństwo całego systemu mocowania. Jako producent akcesoriów z Lubonia regularnie testujemy nasze rozwiązania w rzeczywistych warunkach drogowych.

Praktyczne próby poligonowe przeprowadzane przez doświadczonych motocyklistów ujawniają niuanse wytrzymałościowe niewidoczne w dokumentacji technicznej. Zastosowanie wysokogatunkowych materiałów konstrukcyjnych zauważalnie zmniejsza ryzyko niekontrolowanego rozerwania ślizgacza podczas tarcia o chropowaty asfalt.

Kiedy wsparcie techniczne ułatwia instalację?

Nietypowe konstrukcje ram lub mocno ograniczona przestrzeń wokół silnika bardzo często wymuszają głęboką modyfikację standardowych rozwiązań mocujących. Fachowa konsultacja pozwala mechanikom błyskawicznie ustalić właściwą długość tulei lub zaprojektować od podstaw specjalny adapter. Klientom naszej firmy dobieramy najbardziej optymalne parametry śrub, ułatwiając tym samym adaptację zabezpieczeń do unikalnych projektów customowych. Przy zabezpieczaniu rzadko spotykanych modeli jednośladów dobrym krokiem jest wcześniejsza weryfikacja dostępnych punktów montażowych z naszym zespołem ekspertów.

Crash pady uniwersalne dają większą swobodę doboru, ale wymagają precyzyjnej przymiarki i sprawdzenia punktu mocowania. Kluczowe są właściwa śruba, sztywno dopasowana tuleja, brak kolizji z owiewką, chłodnicą i wydechem oraz kontrola momentu dokręcenia po krótkiej jeździe próbnej. Obróbka CNC i testy motocyklistów zwiększają przewidywalność rozwiązania.

FAQ

Czym crash pady uniwersalne różnią się od dedykowanych?

Crash pady uniwersalne wymagają samodzielnego doboru długości śrub, tulei i miejsca osadzenia. Dedykowane są projektowane pod konkretny model i zwykle pasują do fabrycznych punktów montażowych bez dodatkowych przeróbek. W praktyce uniwersalne częściej stosuje się w projektach customowych i motocyklach do stuntu.

Jak sprawdzić, czy punkt mocowania jest bezpieczny?

Bezpieczny punkt mocowania opiera się na fabrycznym, nośnym gwincie i śrubie o odpowiedniej klasie wytrzymałości. Tuleja powinna ciasno wypełniać przestrzeń montażową, bez luzu i bez wymuszania naprężeń na ramie lub bloku silnika. Jeśli otwór lub gwint budzą wątpliwości, montaż trzeba skonsultować przed jazdą.

Jak wykryć ryzyko kolizji crash pada z owiewką lub chłodnicą?

Ryzyko sprawdza się przez pełny skręt kierownicy w obie strony oraz ugięcie zawieszenia po montażu. Trzeba obserwować, czy element nie zbliża się do owiewek, chłodnicy, wydechu i wahacza. Bezpieczny dystans powinien pozostać wyraźny także przy maksymalnym ruchu zawieszenia.

Jak wygląda prawidłowy montaż crash padów uniwersalnych?

Montaż zaczyna się od wykręcenia fabrycznej śruby i przymiarki zestawu z tuleją. Następnie sprawdza się długość gwintu, wkręca element bez użycia siły i dokręca kluczem dynamometrycznym zgodnie z zaleceniami serwisowymi. Po krótkiej jeździe próbnej warto ponownie skontrolować moment dokręcenia.

Dlaczego obróbka CNC i testy motocyklistów mają znaczenie przy takich akcesoriach?

Obróbka CNC zapewnia powtarzalne wymiary tulei i powierzchni montażowych, co ułatwia uzyskanie pewnego osadzenia. Testy przeprowadzane przez motocyklistów pokazują zachowanie elementu w realnych warunkach, a nie tylko w dokumentacji. Dzięki temu łatwiej ocenić trwałość i przewidywalność rozwiązania.
